INSTRUKTIONER

På den här sidan finner du instruktioner bl.a om installation av fiber, grävning och nedlägning av rör

• Bruka INTE våld på kabeln
• Dra INTE upp den med våld ur marken
• Kör INTE över den med ett fordon
• Gör INTE ett veck eller skarp böj (radie <20 cm) på den.
• Känn INTE med fingrarna på kabelns ända.
• Titta INTE in i kabeln då den är kopplad

HANTERA FIBERKABELN SOM EN GLASVARA

ÄNDUTRUSTNING

Andelslaget rekommenderar som ändutrustning Inteno EG400 eller Inteno XG6846 (denna kräver separat brandmur). Abonnenten svarar själv för anskaffningen av den. Utrustningen kan köpas hos EKM Service, Drottninggatan 13 i Ekenäs eller hos Karis Telefons betjäningspunkt, tfn. 019 278 480, Grönalundsgatan 7, Ekenäs. Även annan ändutrustning kan användas om den har TX1310/RX1550 optiskt uttag.

För KabelTV krävs en extra modul som kopplas till ändutrustningen och att någon montör kommer på plats och gör kopplingen. Om du har enbart internet så kan du koppla kablarna själv. Undvik att dra ut och in ljuskabeln flera gånger. Lämpliga kablar får du även från EKM Service eller Karis Telefon. Ändutrustningen känner själv sina inställningar. Titta absolut inte in i kabeländan. Ljuset i fibern skadar ögonen. Montören kan också koppla in ändutrustningen om den finns tillgänglig då de installerar kopplingsdosan.

INSTALLATION AV FIBERKABEL

• Abonnenten svarar för installationen av fiberkabeln på egen tomt.
• Andelslaget installerar en kopplingsdosa så att ändutrustningen kan kopplas till fiberkabeln.
• Abonnenten väljer ändutrustning beroende på önskade tjänster. Abonnenten svarar för ändutrustningen och kabeln melan kopplingsdosan och ändutrustningen.
• Av datasäkerhets skäl har var och en abonnent egna fibertrådar (2 st) till centralen.
• I Bromarv kyrkby: Kabeln ligger i slinga vid tomtgränsen vid kopplingsstället för avloppsröret. Ta till vara märkningsbollen .

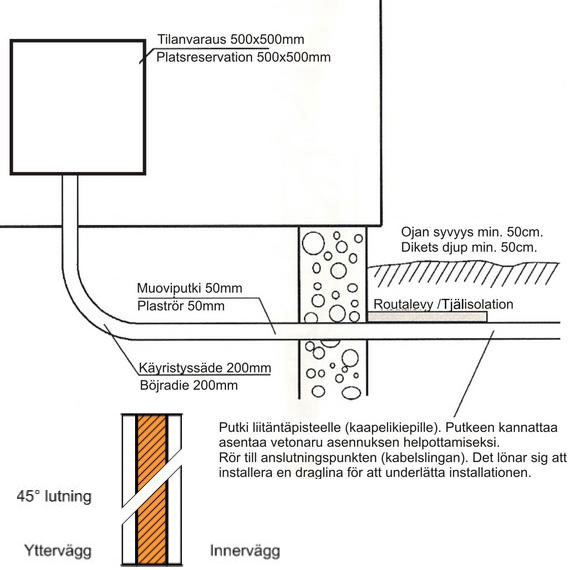

• Installationsdjup 70 cm
• Installera kabeln gärna i ett rör (min 50 mm). Använd draglina för att underlätta dragningen. Var aktsam för stenar ifall kabeln läggs ned direkt i marken. Använd skyddssand.
• Installera kabeln under tjälskyddet ifall den går genom sockeln.
• Genom vägg i 45 graders vinkel!
• Installera helst inte starkströmskablar, vattenledningar etc. i samma rör som fiberkabeln.
• Installera kabeln till önskat ställe och lämna sedan en ca. 1,5 – 2 m slinga kvar direkt innanför väggen. Markkabeln får inte dras inomhus (max. 2 m).
• Ändutrustningen behöver ström.
• Täta eventuella röröppningar för att hindra att vatten eller smådjur tränger in
• Vidrör inte ändan på kabeln. Fibertrådarna som är mycket tunna kan brista och gå genom huden

SÅ PLANERAR DU RÄTT PLATS FÖR ANSLUTNINGEN

• Placera kopplingsdosan nära husets elcentral. Fiberkabeln och kopplingsdosan bör jordas. Jordningen sker vanligtvis i husets jordningsskena. Observera att husets ägare svarar för att husets jordning är i skick och enligt förordningar.
• Placera utrustningen där du mest använder förbindelsen (om WiFi)
• Utrymmet skall vara torrt och uppvärmt( även där kopplingsdosan installeras)
• För installation utomhus eller i kallt utrymme krävs en annan typ av kopplingsdosa.
• Det skall finnas ett ledigt jordat strömuttag. Kopplingsdosan kräver inte ström, men ändutrustningen placeras ofta nära kopplingsdosan.
• Kopplingsdosan kan inte flyttas eller tas ner från väggen. Det finns risk att fibern skadas.
• Väggens ytfinish skall vara klar då kopplingsdosan monteras.
• Placera inte dosan på ett sådant sätt att det påverkar övrig placering av möbler och skåp

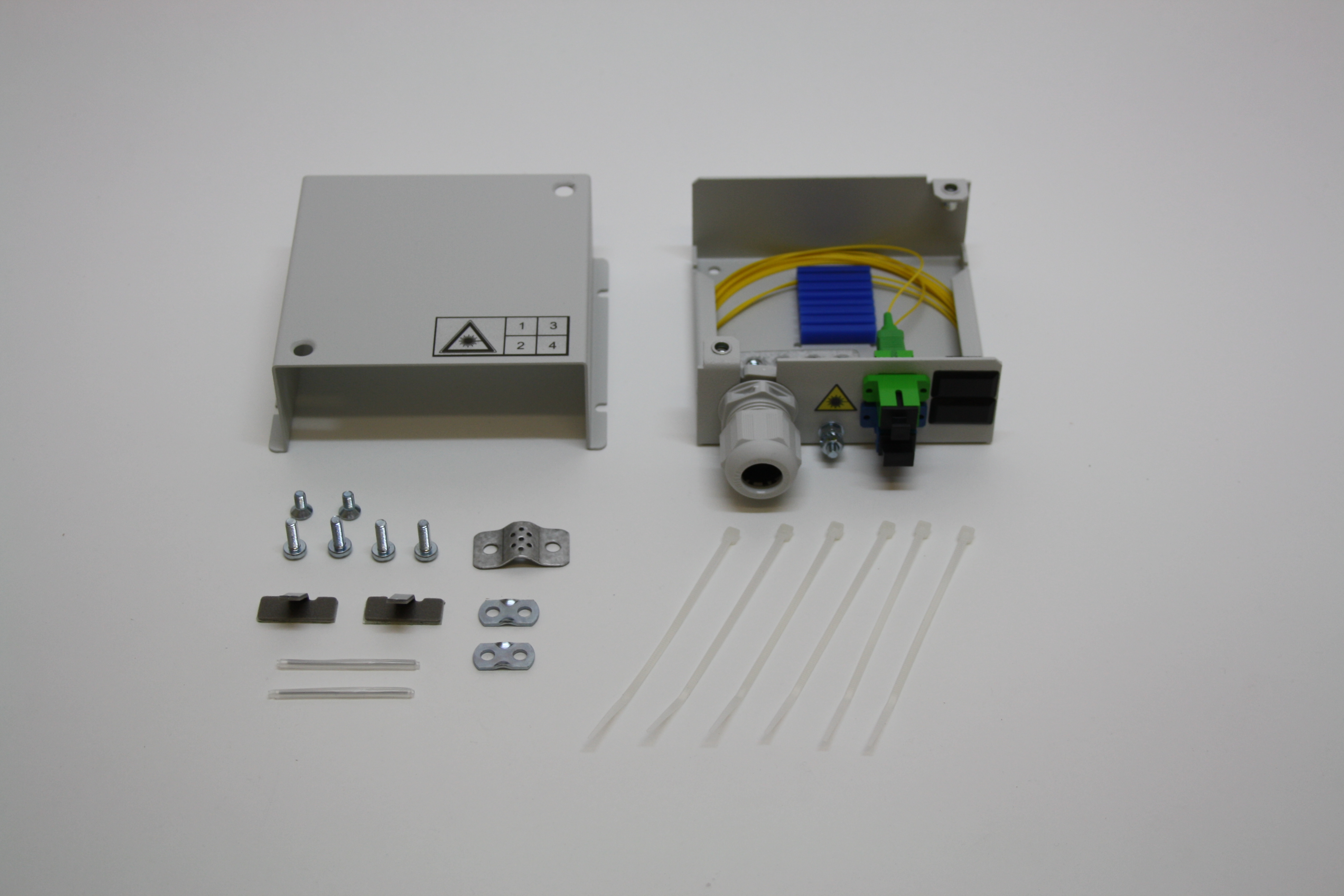

Bild av kopplilngsdosa. Mått 100x100x40 mm. I dosan finns det 2 SC APC-slipade kontakter (gröna) för anslutning till ändutrustningen. Den ena är för data och den andra för kabelTV.
